33 ом/метр. Карбоновий нагрівальний (гріючий) кабель Nova Therm

Для перегляду всіх позицій перейдіть в магазин - https://teplolux.in.ua/ua/

Карбоновий нагрівальний кабель завоював велику популярність на ринку опалення завдяки своїй практичності та довговічності.

На цей кабель не впливають жодні чинники (холод, сонце, вода, вологість, сніг, лід).

Саме тому карбоновий кабель використовують для будь-яких цілей:

1. Обігрівання дахів і водостоків

2. Тепла підлога

3. Підігрівання стін

4. Підігрівання для тварин (курятники, птицяфабрики тощо)

5. Обігрівання труб і багато іншого:).

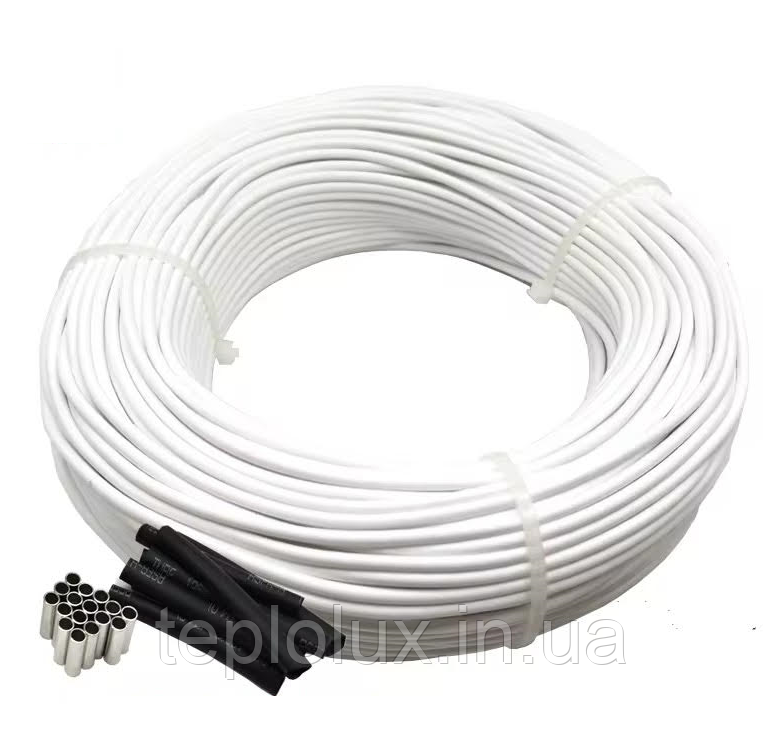

Також безплатно до комплекту входять затисні гільзи та термоусадна трубка.

(На кожні 10м - 2 гільзи, 2 термоусадки)

Зовнішній діаметр дроту 3 мм

12 К — це 12 000 вуглецевих ниток

Схема підключення:

Розрахунок потужності, довжини та напруги:
напруга*напруга/(33ом*довжина)=...Вт

Наприклад:
Вуглецевий кабель завдовжки 10 м
220В*220В/(33 Ом*10 м)=150 Вт

Монтаж:

для монтажу теплих підлог необхідно розрахувати потужність майбутньої системи опалення. Приблизно рекомендується 140-180 Вт на 1 м2. Розрахунок залежить від утеплення стін, підлог, поверхонь, використання інших систем опалення та ін.

Скажімо нам потрібно 150 Вт на 1 м2. Площа кімнати 10 м2. 150 Вт ми можемо отримати з 10-метрового шматка кабелю. Тобто нам потрібно для всієї кімнати 100 метрів кабелю, розрізати по 10 м і з'єднати (герметично) у єдиний ланцюг паралельним з'єднанням. Загальна потужність вийде 1500 Вт

Якщо необхідно 160 Вт на м2, можна різати по 9 метрів (163 Вт на 9 метрах). Тоді для нашої кімнати потрібно 90 метрів кабелю та загальна потужність буде 1600 Вт.

Для цього кабелю є обмеження за потужністю. Не більш ніж 25 Вт на 1 метр кабелю. Тобто довжина менш ніж 7,7 метра неможлива (розрахунок із формули)

Приблизні розрахунки 220 В:

20 метрів — 73 Вт — температура нагрівання кабелю 28-30 °C

12 метрів — 122 Вт — температура нагрівання кабелю 44-48С

11 метрів — 133 Вт — температура нагрівання кабелю 52-56С

10 метрів — 150 Вт — температура нагрівання кабелю 65-68С

9 метрів — 163 Вт — температура нагрівання кабелю 84-88С

8 метрів — 183 Вт — температура нагрівання понад 100 °C

*заміри температури проводилися за вихідних 20 °C після 1-2 хвилин нагрівання кабелю.

Приблизні розрахунки 12 В:

0,5 метра — 9 Вт (0,73А) — температура нагрівання кабелю 80-85С

0,6 метра — 7 Вт (0,61А) — температура нагрівання кабелю 53-57С
